KYN28A - 12（Z）型铠装移开式交流金属封闭开关设备出线柜，是电力系统中非常重要的设备，广泛应用于中压配电系统（额定电压12kV）。它主要用于发电厂、变电站、工矿企业等场所，作为电能分配和控制的关键设备，实现对出线电路的通断、保护、监测等功能。

二、结构特点

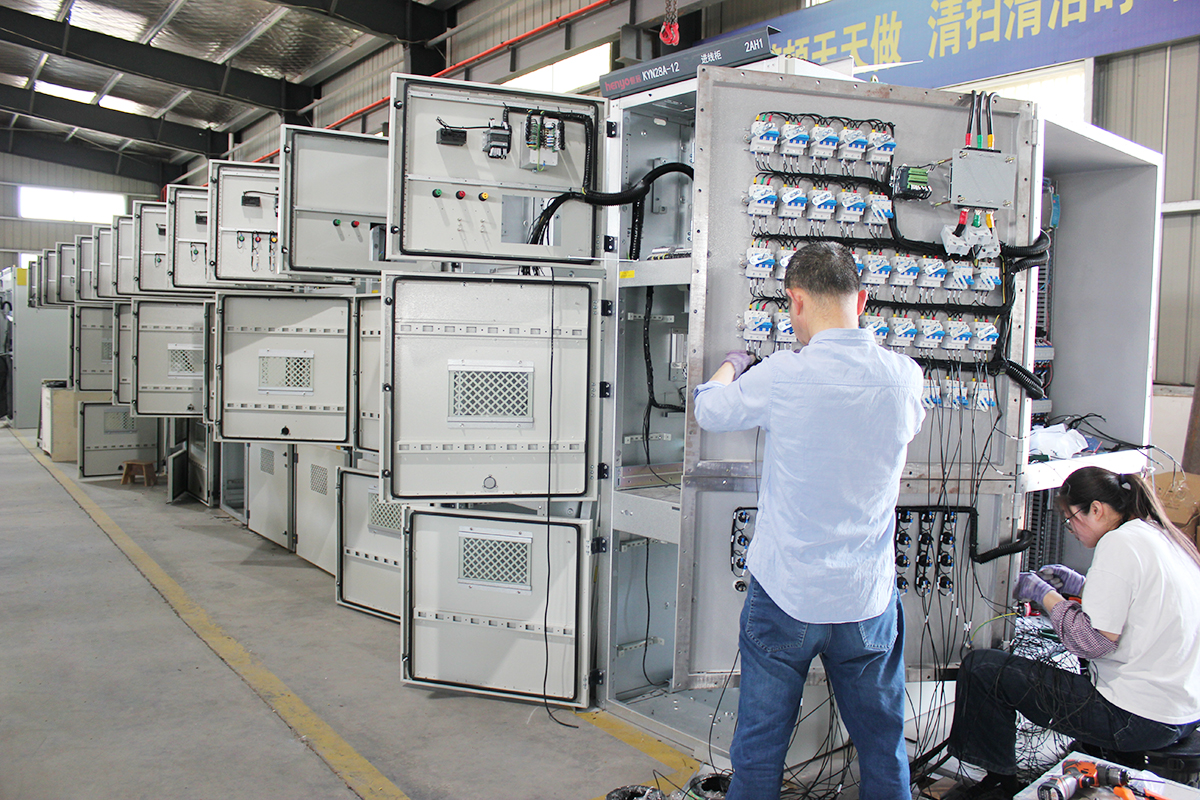

柜体结构

采用铠装式结构：柜体由钢板经冷轧、焊接、装配等多道工序制成，各功能单元之间采用金属隔板分隔，形成独立的隔室，如母线室、手车室、电缆室和继电器仪表室。这种结构具有良好的防护性能，能有效防止相间短路、人身触电等事故的发生。

手车式设计：断路器等主要元件安装在可抽出的手车上，手车可以在柜体的工作位置、试验位置和检修位置之间移动。当手车在工作位置时，断路器与母线和出线回路可靠连接，可实现正常的通断操作；在试验位置时，断路器与母线断开，但二次回路仍接通，方便进行调试和试验；在检修位置时，手车完全拉出柜体，便于对断路器和柜内其他元件进行检修和维护。

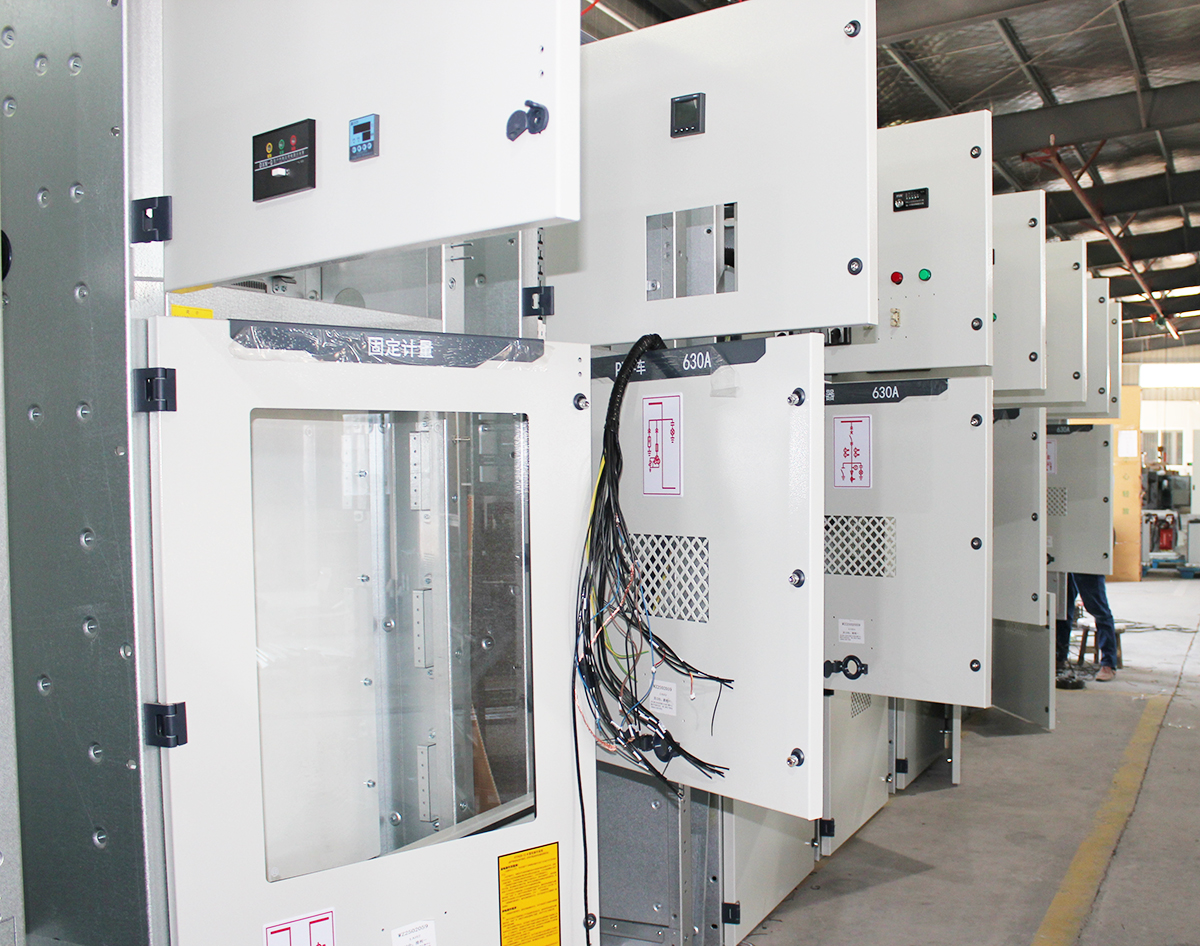

柜门设计

防护等级高：柜门采用冷轧钢板制作，表面经过磷化、静电喷塑等处理，具有良好的防腐性能。柜门的密封性能良好，能有效防止灰尘、潮气等进入柜体内部，保证设备的正常运行。

配备观察窗和操作面板：柜门上设有观察窗，方便操作人员在不打开柜门的情况下观察柜内设备的运行状态。操作面板上集成了各种操作元件和指示灯，如断路器合闸、分闸按钮，储能指示灯，故障报警指示灯等，操作方便直观。

三、内部组成元件

断路器

真空断路器：KYN28A出线柜中常用的断路器为真空断路器，它利用真空作为灭弧和绝缘介质。具有开断能力强、动作速度快、使用寿命长、维护工作量小等优点。当电路发生过载、短路等故障时，真空断路器能够迅速切断电路，保护设备和线路的安全。

隔离开关

作用：隔离开关主要用于隔离电源，保证检修安全。在出线柜中，隔离开关安装在母线室和手车室之间，当手车处于检修位置时，通过操作隔离开关，可以将母线与手车完全隔离，防止误操作导致触电事故的发生。

接地开关

功能：接地开关用于将设备可靠接地，在检修时提供一个安全的接地回路。当手车拉出到检修位置后，操作接地开关，使其触头与接地母线可靠连接，确保检修人员的安全。

电流互感器和电压互感器

电流互感器：用于将高电流转换为低电流，为测量仪表、保护装置等提供准确的电流信号。在出线柜中，电流互感器安装在电缆室或手车室，实时监测出线回路的电流大小。

电压互感器：用于将高电压转换为低电压，为测量仪表、保护装置等提供准确的电压信号。电压互感器一般安装在母线室，监测母线的电压情况。

保护与控制元件

继电器：包括过流继电器、过压继电器、欠压继电器、差动继电器等，用于对电路进行保护和控制。当电路出现异常情况时，继电器能够迅速动作，发出报警信号或控制断路器跳闸，切除故障电路。

控制器：采用智能化的控制器，能够实时监测和控制出线柜的运行状态。通过通信接口，控制器可以与上位机或其他智能设备进行数据交互，实现远程监控和管理。

四、性能特点

可靠性高：KYN28A出线柜采用电气元件和的制造工艺，经过严格的质量检测和试验，确保了产品的可靠性和稳定性。在长期运行过程中，能够有效地保障电力系统的安全可靠供电。

安全性好：柜体的铠装结构和隔室设计，以及各种保护装置和安全联锁措施，有效防止了误操作和人身触电事故的发生。例如，只有当断路器处于分闸位置时，手车才能移动；只有当接地开关处于分闸位置时，才能合上隔离开关等。

灵活性强：手车式设计和模块化的结构，使得出线柜具有良好的灵活性和扩展性。可以根据不同的用户需求和现场实际情况，灵活配置各种功能单元和元件，满足不同规模和类型的配电系统的要求。

维护方便：手车可以方便地抽出和推入柜体，便于对断路器和其他元件进行检修和维护。同时，柜体的结构设计合理，内部空间宽敞，便于操作人员进行操作和维护工作。

五、应用场景

变电站：在变电站中，KYN28A出线柜作为10kV或35kV配电装置的重要组成部分，用于将变压器输出的电能分配到各个出线回路，实现对不同区域或用户的供电控制和保护。

工业企业：在工厂、矿山、冶金、化工等工业企业中，KYN28A出线柜广泛应用于厂区配电系统，为各种生产设备、照明系统、动力设备等提供可靠的电力供应和保护。

商业建筑：在商场、酒店、写字楼等商业建筑中，KYN28A出线柜用于建筑物内部的配电系统，保障电梯、空调、照明等设备的正常运行，同时提高供电的安全性和可靠性。
